Endüstriyel Düşük Sıcaklık Chiller

Güvenilir -45°C'den -10°C'ye soğutma

Noran Endüstriyel Düşük Sıcaklık Soğutucular kararlılık sağlar orta ve düşük sıcaklıkta soğutma Zorlu endüstriyel prosesler için. Mevcut hava soğutmalı ve su soğutmalı konfigürasyonlar, sıcaklıklarda glikol-su veya kalsiyum klorür çözeltileri sağlarlar. -45°C ila -10°C.

Güvenilir soğutma bileşenleri ve hassas sıcaklık kontrolü ile tasarlanan sistem, sürekli endüstriyel çalışma için istikrarlı soğutma performansı sağlar.

Temel Faydalar

-45°C ila -10°C soğutma aralığı
Hava soğutmalı ve su soğutmalı seçenekler
Glikol-su veya CaCl₂ soğutma solüsyonu
Güvenilir semi-hermetic compressors
Hassas dijital sıcaklık kontrolü
Verimli ısı değişimi
Kararlı sürekli çalışma

Bize Ulaşın

ÖNCEKİ:Su Soğutmalı Kabinli Chiller SONRAKI:Sonraki ürün yok

Açıklama
Ölçüm
Uygulama
Durum İncelemesi
Sık Sorulan Sorular

1. Hava Soğutmalı veya Su Soğutmalı

Kurulum koşullarınıza ve soğutma gereksinimlerinize göre kondenser konfigürasyonunu seçin.

①　Hava Soğutmalı Düşük Sıcaklık Chiller

Hava soğutmalı sistem, verimli ısı transferi ve güvenilir ısı dağıtımı için mekanik olarak genişletilmiş borulara sahip bir bakır boru ve alüminyum kanatçıklı yoğunlaştırıcı kullanır.

Kompakt · Kolay Kurulum · Soğutma Kulesi Gerekmez

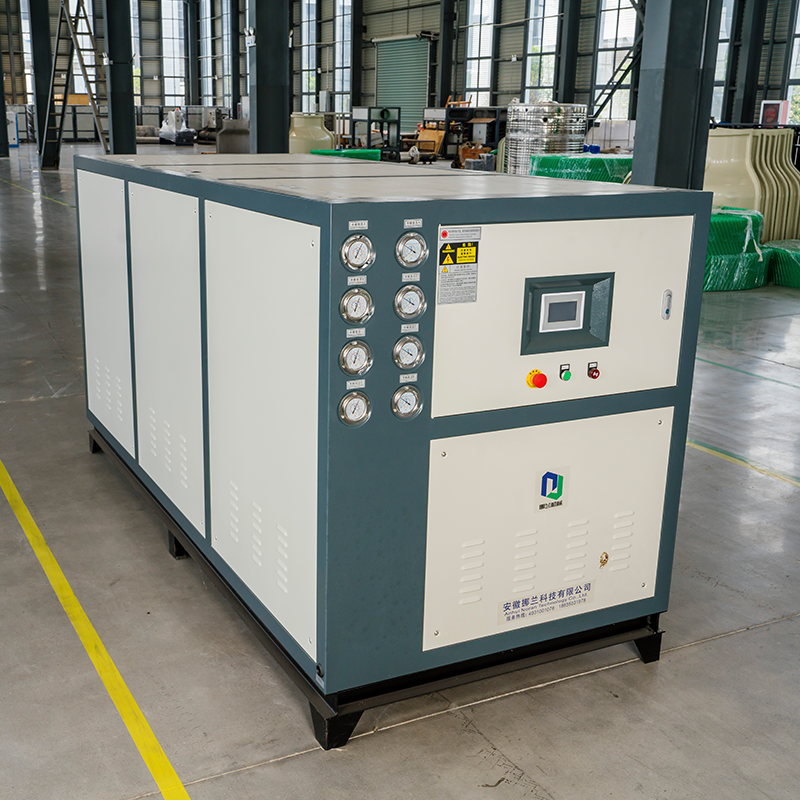

②　Su Soğutmalı Düşük Sıcaklık Chiller

Su soğutmalı sistem, verimli ısı değişimi ve istikrarlı yoğuşma performansı için bir kabuk-boru yoğunlaştırıcı kullanır.

Yüksek Isı Transfer Verimi · Kararlı Çalışma · Sürekli Soğutmaya Uygun

2. Güvenilir Soğutma Sistemi

Düşük sıcaklık koşullarında güvenilir çalışmayı sağlamak için özenle seçilmiş soğutma ve elektrik bileşenleriyle üretilmiştir.

A. Kanıtlanmış Kompresör Teknolojisi

Model gereksinimlerine göre Copeland, Bitzer, Hanbell ve diğer köklü markaların güvenilir yarı hermetik kompresörlerini kullanır.

B. Tam Soğutma Kontrolü

Aşağıdakiler de dahil olmak üzere, sistemin istikrarlı çalışması için temel soğutma bileşenleri entegre edilmiştir:

Danfoss Basınç Kontrol Cihazı · Genleşme Valfi · Solenoid Valf · Ekonomizer · Filtre Kurutucu · Yağ Ayırıcı · Gözetleme Camı · Çek Valf · Denge Valfı · Titreşim Emici

C. Güvenilir Elektrik Kontrolü

Schneider'in elektrikli bileşenleri ve hassas dijital sıcaklık kontrol cihazları, istikrarlı kontrol ve doğru sıcaklık düzenlemesi sağlar.

3. Kararlı Düşük Sıcaklık Kontrolü

Hassas sıcaklık kontrol sistemi, soğutma ortamını sürekli olarak izler ve gerekli proses sıcaklığını korur.

Sıcaklık İzleme
↓
Soğutma Kontrolü
↓
Isı Giderme
↓
Kararlı Düşük Sıcaklık Kaynağı

Paslanmaz çelik tank ve sirkülasyon pompası, soğutma ortamının prosese tutarlı bir şekilde iletilmesini sağlar.

Modeli	NLSW	Çıkış sıcaklığı	05.gün	08.gün	12 boyutlu	16 gün	20 gün	25 gün	30 gün	40 gün	50 gün
Nominal soğutma kapasitesi (KW)		-10°C	9.7	11.7	17.6	26.8	31.1	35.7	42.7	62.1	71.3
		-15°C	6.6	7.6	11.5	17.6	20.4	23.5	28.1	40.9	46.9
		-25°C	4.2	4.7	7.08	10.9	12.6	14.4	17.3	25.5	28.9
		-45°C	2.4	3.5	5.2	7.6	8.85	9.8	9.2	17.8	19.7
Gerilim			3/N/PE AC380V/50HZ
Kompresör	formu		Pistonlu kompresör veya vidalı kompresör
	miktar		1 takım
	Güç(KW)	-15°C	4	5.9	8.9	11.9	13.8	15.8	18.9	27.3	31.6
		-25°C	3.46	4.9	7.6	10.3	12	13.7	16.4	24	27.5
		-35°C	2.84	4	6.1	8.4	9.7	11.2	13.4	19.5	22.3
		-45°C	2.2	3.3	4.8	6	7	8	9.6	13.9	16
Pompa gücü (KW)			0.25	0.37	0.55	0.75	1.1	1.1	1.5	2.2	2.2
Soğutucu akışkanlar			R22(soğutucu akışkan:R407C,R410A,R404A,R134a); R22(diğerleri: R407C, R410A, R404A, R134a)
Soğutucu dozları (kg)			5	8.3	13	17	22	28	33	45	56
Kontrol modu			Dokunmatik ekran kontrollü mikro bilgisayar
Koruma fonksiyonu			Eksik/ters faz uyarısı, Yüksek ve alçak gerilim koruması, aşırı yük akımı koruması, su kesintisi uyarısı, gecikme koruması vb.
Su deposu			İsteğe bağlı
Kondenser	formu		Yüksek verimli kabuk ve boru, paslanmaz çelik plaka
	Giriş/çıkış sıcaklığı °C		30/35
	Su akışı (m³/saat)		3	5	9	12	15	18	24	30	36
	Arayüz boyutu		ZG1"	ZG1"	ZG1"	ZG1"	ZG1"	ZG1.5"	ZG1.5"	ZG2"	ZG2"
Evaporatör	formu		Verimli kabuk ve boru veya paslanmaz çelik plaka
	Soğutucu sıcaklığı °C		Minimum -65°C
	Su akışı (m³/saat)		1.6	2	3	4.6	5.3	6	7.5	11	12
	Arayüz boyutu		ZG1"	ZG1"	ZG1"	ZG1"	ZG1"	ZG1.5"	ZG1.5"	ZG2"	ZG2"

Not:

* -10 ila -45°C arasındaki koşullar altında çalışırken, soğutma suyu akış hızı için %30'luk bir marja izin verilmelidir.

*Buharlaşma sıcaklığı = çıkış suyu sıcaklığı – 5°C. Örneğin çıkış suyu sıcaklığı –10°C ise buharlaşma sıcaklığı –15°C'dir. Bu, ünitenin tasarım sıcaklık farkıdır. Ünitenin minimum çıkış suyu sıcaklığı –65°C'dir.

*Evaporatör çıkış suyu sıcaklığı -30°C'nin altında olduğunda etilen glikol-su solüsyonunun kullanılması önerilmez.

Zorlu Endüstriyel Prosesler için Üretildi

Zorlu endüstriyel proseslerde güvenilir orta ve düşük sıcaklıkta soğutma için tasarlanmıştır.

Demir Dışı Metalurji
Metal işleme, basınçlı döküm, ekstrüzyon ve ısıl işlem için soğutma.
Kimyasal İşleme
Reaktör soğutma, yoğunlaştırma, kristalleştirme ve proses ısısının uzaklaştırılması.
Farmasötik Ara Maddeler
Reaksiyonlar, kristalizasyon ve solvent yoğunlaşması için kontrollü soğutma.
Tahıl ve Yağ İşleme
Petrol çıkarma, rafine etme ve üretim ekipmanları için proses soğutma.
Yiyecek ve İçecek
Gıda işleme, içecek üretimi, fermantasyon ve proses ekipmanları için soğutma.
Gaz Soğutma
Sıkıştırılmış ve proses gazlarının, kompresörlerin ve gaz ısı eşanjörlerinin soğutulması.

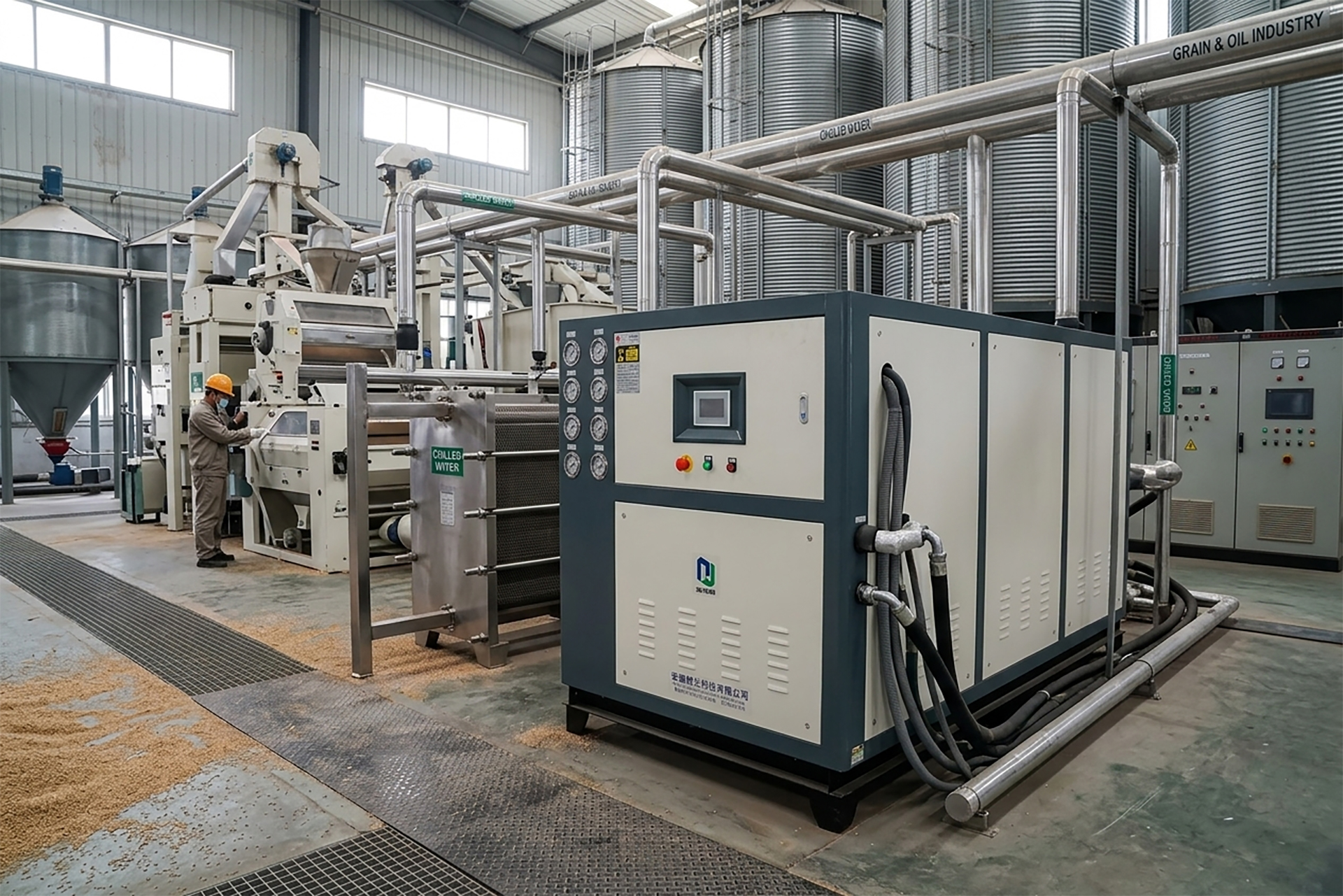

Petrol İşleme hattı soğutması ----- Shandong, Çin

Soğutma hedefi: -10±1°C

Soğutma kapasitesi: 70KW

lykyfccf1789002840

1. Soğutucu hangi sıcaklık aralığını sağlayabilir?

Sistem, modele ve çalışma koşullarına bağlı olarak -45°C ile -10°C arasında soğutulmuş sıvı sıcaklıkları sağlar.

2. Hangi soğutma ortamı kullanılabilir?

Düşük sıcaklıkta proses soğutması için uygun konsantrasyonda glikol-su çözeltisi veya kalsiyum klorür çözeltisi kullanılabilir.

3. Hava soğutmalı ve su soğutmalı modeller arasındaki fark nedir?

Hava soğutmalı model, ısı dağıtımı için ortam havasını kullanır ve soğutma kulesi gerektirmez. Su soğutmalı model, kabuk ve borulu bir kondansatör kullanır ve uygun bir soğutma suyu kaynağı gerektirir.

4. Hangi kompresörler mevcut?

Soğutma kapasitesi ve sistem konfigürasyonuna bağlı olarak soğutma grubu, Copeland, Bitzer, Hanbell ve diğer köklü markaların yarı hermetik kompresörlerini kullanabilir.

5. Düşük sıcaklıklı soğutucu özelleştirilebilir mi?

Evet. Soğutma kapasitesi, çalışma sıcaklığı, soğutma ortamı, kompresör konfigürasyonu ve diğer parametreler proses gereksinimlerine göre özelleştirilebilir.
