Su Soğutmalı Vidalı Taşmalı Chiller

Büyük Endüstriyel Uygulamalar için Yüksek Verimli Soğutma

NUOLAN Su Soğutmalı Taşkın Vidalı Chiller aşağıdakiler için tasarlanmıştır: büyük kapasiteli endüstriyel soğutma sistemleri yüksek verimlilik, güvenilir çalışma ve uzun süreli sürekli soğutma gerektirir.

Bir yarı hermetik çift vidalı kompresör ve yüksek verimli su basmış evaporatör, Ünite zorlu çalışma koşullarında mükemmel ısı transfer performansı ve istikrarlı soğutma sağlar.

Özellikle aşağıdakiler için uygundur: büyük üretim tesisleri, merkezi soğutma sistemleri ve sürekli endüstriyel süreçler yüksek soğutma yükleri ve uzun çalışma saatleri ile.

Bize Ulaşın

ÖNCEKİ:Su Soğutmalı Endüstriyel Vidalı Chiller SONRAKI:Değişken Frekanslı Düşen Film Vidalı Chiller

Açıklama
Ölçüm
Uygulama
Durum İncelemesi
Sık Sorulan Sorular

1. Temel Özellikler

①　Yüksek Verimli Taşmalı Evaporatör

Taşmalı evaporatör, soğutucu akışkanın ısı transfer tüplerini çevrelemesine izin vererek etkili ısı transfer yüzeyini maksimuma çıkarır ve ısı değişim verimliliğini artırır.

②　Büyük Yükler için Verimli Soğutma

Özellikle soğutma talebinin yüksek ve nispeten sürekli olduğu orta ve büyük kapasiteli soğutma sistemleri için tasarlanmıştır.

③　Kararlı ve Güvenilir Çalışma

Yarı hermetik çift vidalı kompresör ve optimize edilmiş soğutma sistemi, zorlu endüstriyel uygulamalar için güvenilir performans sağlar.

④　Akıllı Kontrol

PLC tabanlı kontrol, soğutma grubunu çalışma koşullarına göre otomatik olarak yönetirken entegre güvenlik koruması, istikrarlı ve güvenli çalışmanın sağlanmasına yardımcı olur.

⑤　Optimize Edilmiş Yağ Ayırma ve Geri Dönüş

Özel bir yağ ayırma ve geri dönüş sistemi, yağ sirkülasyonunun evaporatörün ısı transfer performansı üzerindeki etkisini en aza indirirken kompresör yağlamasının korunmasına yardımcı olur.

⑥　Opsiyonel Isı Geri Kazanımı

Kondenser ısısının bir kısmı yaklaşık 30–52°C sıcak su üretmek üzere geri kazanılabilir ve bu da endüstriyel prosesler için ek bir enerji kullanım seçeneği sağlar.

2. Neden Taşmalı Vidalı Soğutucu Seçmelisiniz?

Geleneksel su soğutmalı vidalı soğutucuyla karşılaştırıldığında temel fark, su basmış evaporatör tasarımı.

Sulu konfigürasyon, soğutucu akışkandan suya daha etkili ısı transferi sağlar ve aşağıdakileri gerektiren uygulamalar için özellikle avantajlıdır:

Yüksek Soğutma Kapasitesi · Uzun Çalışma Saatleri · Merkezi Soğutma · Yüksek Enerji Verimliliği

Genel endüstriyel soğutma için standart su soğutmalı vidalı soğutucu daha ekonomik bir seçim olabilir. Büyük soğutma yükleri ve uzun vadeli çalışma verimliliğinin öncelikli olduğu projeler için taşmalı vida konfigürasyonu daha yüksek verimlilik potansiyeli sunar.

3. Isı Geri Kazanım Seçeneği

Soğutucu, aksi takdirde reddedilecek olan yoğunlaştırıcı ısısının bir kısmını kullanmak için bir ısı geri kazanım sistemi ile donatılabilir.

Geri kazanılan ısı şu amaçlarla kullanılabilir:

Proses Ön Isıtma · Ekipman Temizliği · Üretim Prosesleri · Düşük Sıcaklıkta Sıcak Su

Bu, sistemin mevcut termal enerjiden daha iyi yararlanarak soğutma sağlamasına olanak tanır.

4. Akıllı Kontrol ve Koruma

Kontrol sistemi temel çalışma koşullarını izler ve aşağıdakiler de dahil olmak üzere birden fazla koruma işlevi sağlar:

Yüksek/düşük basınç koruması
Kompresör aşırı yük koruması
Yağ basıncı koruması
Deşarj sıcaklığı koruması
Su akışı koruması
Donmaya karşı koruma
Faz kaybı ve faz sırası koruması

Merkezi tesis yönetimi için uzaktan izleme ve iletişim fonksiyonları mevcuttur.

5. Esnek Yapılandırma

Sistem, aşağıdakiler de dahil olmak üzere proje gereksinimlerine göre özelleştirilebilir:

Soğutulmuş su sıcaklığı
Soğutma kapasitesi
Soğutucu akışkan seçimi
Isı geri kazanım sistemi
Uzaktan izleme
Elektrik konfigürasyonu
Korozyona dayanıklı konfigürasyon
Patlamaya dayanıklı konfigürasyon

Nihai konfigürasyon, spesifik çalışma koşullarına ve proje gereksinimlerine bağlıdır.

Soğutma kapasitesi, soğutulmuş su sıcaklığı, kondenser-su koşulları, soğutucu akışkan ve diğer parametreler uygulamaya göre özelleştirilebilir.

Doğru model seçimi için lütfen şunları sağlayın:

Soğutma Kapasitesi · Soğutulmuş Su Besleme/Dönüş Sıcaklığı · Kondenser-Su Koşulları · Çalışma Ortamı

Mühendislerimiz gerçek soğutma gereksinimlerinize göre uygun bir konfigürasyon önerebilir.

Referans için tek kompresörlü su basmış vidalı soğutucu özellikleri:

Modelii	NLSW	300M	360 milyon	400 milyon	470M	540 milyon	610 milyon	710 milyon	830M	940 milyon	1150 milyon	1350M	1550M
Soğutma kapasitesi	KW	351	416	458	545	630	708	825	967	1090	1336	1574	1799
	Kcal/h(x10^4)	30.2	35.8	39.4	46.9	54.2	60.9	70.9	83.2	93.7	114.9	135.4	154.2
	RT	100	118	130	155	179	201	235	275	310	380	448	512
Kompresör	formu	Asimetrik çift vidalı yarı hermetik kompresör gelişmiş
	Soğutma giriş gücü	68	81.7	90.8	105.5	120.9	134	154.4	181.9	204.6	249.6	292.5	330.8
	Soğutma çalışma akımı	116	140	155	180	207	229	264	311	350	427	500	566
	Kapasite kontrolü	%0-33-66-100(Başlatma için %33)
	Boru arayüzü	DN100	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Kondenser	Soğutma suyu akış hızı	72	85	94	111	129	144	168	197	222	272	320	365
	Su basıncı düşüşü	50	50	55	55	60	60	60	65	65	70	70	70
	Su borusu arayüzü	DN100	DN125	DN150	DN150	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200
Evaporatör	Soğutucu akış hızı	60	71	78	93	108	121	141	166	187	229	270	308
Evaporatör	Su basıncı düşüşü	50	50	55	55	60	60	60	65	65	70	70	70
Güvenlik koruma cihazı		Yüksek ve alçak gerilim koruması, buzlanma önleme, aşırı ısınma koruması (çift), emniyet valfi, aşırı yük koruması, düşük faz, ters faz, düşük gerilim, aşırı gerilim, su akışı koruması vb.
Kriyojen		R22
Boyut	Uzunluk (mm)	3200	3600	3600	3600	3700	3700	3700	3700	3700	3800	3800	3800
	Genişlik (mm)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1800	1800	1800
	Yükseklik (mm)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1930	1930	1930
Gürültü değeri	dB(A)	67	67	67	68	69	70	70	71	71	72	73	73
Genel kalite	kg	2400	2600	2700	2800	2900	3000	3300	3500	3800	4000	4500	5000
Koşu ağırlığı	kg	2850	3050	3200	3350	3400	3500	3650	3900	4200	4350	4900	5500

Referans için çift kompresörlü vidalı soğutucu özellikleri:

Modelii	NLSW	600 MS	720MS	800 MS	940 milyonS	1080MS	1220MS	1420MS	1660MS	1880 MS	2230MS	2700 MS	3100MS
Soğutma kapasitesi	KW	702	832	916	1090	1260	1417	1650	1934	2180	2673	3149	3598
	Kcal/h(x10^4)	60.4	71.5	78.7	93.7	108.3	121.8	141.9	166.4	187.5	229.8	270.8	309.5
	RT	200	237	260	310	358	403	469	550	620	760	896	1023
Kompresör	formu	Asimetrik çift vidalı yarı hermetik kompresör gelişmiş
	Soğutma giriş gücü	136	163.4	181.6	211	241.8	268	308.8	363.8	409.2	499	585	661.6
	Soğutma çalışma akımı	233	279	311	361	413	458	528	622	700	854	1000	1131
	Kapasite kontrolü	%0-16,5-33-49,5-66-82,5-100(Başlatma için %16,5) veya kademesiz ayar
	Boru arayüzü	2*DN100	2*DN100	2*DN100	2*DN150	2*DN150	2*DN150	2*DN150	2*DN200	2*DN200	2*DN200	2*DN250	2*DN250
Kondenser	Soğutma suyu akış hızı	144	171	188	223	257	289	336	394	444	544	640	730
	Su basıncı düşüşü	50	50	55	55	60	60	60	65	65	70	70	70
	Su borusu arayüzü	DN125	DN125	DN125	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN300	DN300
Evaporatör	Soğutucu akış hızı	120	143	157	187	216	243	283	332	374	458	540	617
Evaporatör	Su basıncı düşüşü	50	50	55	55	60	60	60	65	65	70	70	70
Güvenlik koruma cihazı		Yüksek ve alçak gerilim koruması, buzlanma önleme, aşırı ısınma koruması (çift), emniyet valfi, aşırı yük koruması, düşük faz, ters faz, düşük gerilim, aşırı gerilim, su akışı koruması vb.
Kriyojen		R22
Boyut	Uzunluk (mm)	4365	4365	4420	4420	4420	4500	4800	5090	5090	5200	5200	5200
	Genişlik (mm)	1290	1380	1480	1480	1540	1540	1700	1840	1840	1940	1940	1940
	Yükseklik (mm)	1550	1650	1750	1750	1750	1960	1980	2040	2040	2200	2200	2200
Gürültü değeri	dB(A)	69	69	69	70	71	71	72	72	72	73	74	74
Genel kalite	kg	4800	5200	5400	5600	5800	6000	6600	7000	7600	8000	9000	10000
Koşu ağırlığı	kg	5700	6100	6400	6700	6800	7000	7300	7800	6400	8700	9800	11000

Derecelendirme Koşulları:

Soğutulmuş su girişi/çıkışı: 12°C / 7°C; soğutma suyu girişi/çıkışı: 30°C / 35°C; Soğutucu akışkan: R22/ R410/R134a / Pazar gereksinimlerine göre isteğe bağlı soğutucu. Gürültü ölçümleri ana ünitenin 2 m önünde 1,5 m yükseklikte alınmış ve dört noktadan (ön, arka, sol ve sağ) ortalaması hesaplanmıştır. Standart güç kaynağı 380 V, 50 Hz, 3P'dir; diğer gereksinimler özelleştirilebilir.

Su Basmalı Vidalı Chiller Kimler İçindir?

Yüksek verimliliğin, büyük soğutma kapasitesinin ve esnek çalışmanın temel öncelikler olduğu soğutma projeleri için tasarlanmıştır.

Yüksek Verimli Soğutma
Verimli ısı transferi ve optimize edilmiş soğutucu çalışması yoluyla uzun vadeli enerji tüketimini ve işletme maliyetlerini azaltmak isteyen müşteriler için idealdir.
Büyük Kapasiteli Soğutma Sistemleri
Önemli ve istikrarlı soğutulmuş su kapasitesi gerektiren büyük endüstriyel tesisler ve merkezi soğutma sistemleri için uygundur.
Değişken Soğutma Yükleri
Soğutma talebinin gün boyunca değiştiği uygulamalar için önerilir. Kapasitenin gerçek yüke göre ayarlanması kısmi yük koşullarında verimli çalışmanın sürdürülmesine yardımcı olur.
Tek veya İkiz Kompresör Yapılandırması
Farklı soğutma kapasitelerine ve yük profillerine uyum sağlamak için tekli veya ikiz kompresörlü olarak mevcuttur. Çift kompresörlü konfigürasyonlar, kısmi yükte çalışma sırasında daha fazla esneklik ve gelişmiş sistem yedekliliği de sağlayabilir.
Sürekli Endüstriyel Soğutma
Uzun süreli veya sürekli çalışma için istikrarlı, güvenilir ve enerji açısından verimli soğutulmuş suya ihtiyaç duyan fabrikalar ve tesisler için pratik bir seçim.

Uygulama:

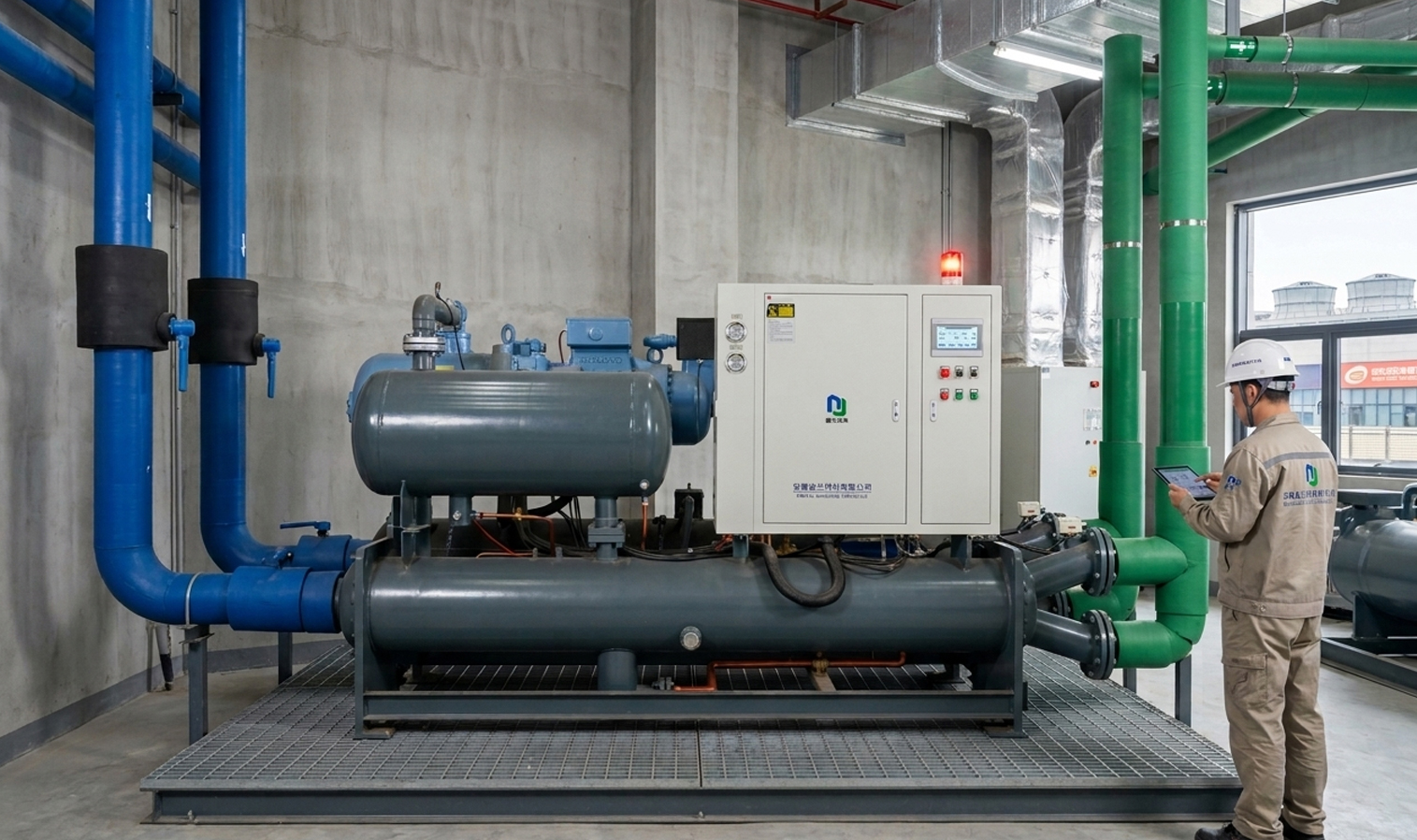

Fabrika ofis binası soğutma --- Sichuan, Çin'de

Soğutma Kapasitesi:

500RT

Çözüm:

Su Soğutmalı Vidalı Taşmalı Chiller

Sonuç:

Tüm ofis binası için sabit sıcaklık kontrolü (7 kat)

yvakqplu1789006460

1. Sulu vidalı soğutucu ile standart su soğutmalı vidalı soğutucu arasındaki fark nedir?

Temel fark evaporatör tasarımıdır. Sulu vidalı soğutucu, özellikle büyük soğutma yükleri ve uzun çalışma saatleri için daha etkili ısı transferi ve daha yüksek verimlilik potansiyeli sağlayan, su basmış bir evaporatör kullanır.

2. Sulu vidalı soğutucu büyük fabrikalar için uygun mudur?

Evet. Merkezi soğutulmuş su sistemleri, çoklu üretim hatları ve sürekli soğutma gereksinimleri olan büyük fabrikalar için özellikle uygundur.

3. Soğutucu sıcak su sağlayabilir mi?

Evet. İsteğe bağlı bir ısı geri kazanım sistemi, çalışma koşullarına bağlı olarak yaklaşık 30–52°C sıcak su sağlamak için kondenser ısısını geri kazanabilir.

4. Sulu tip her zaman standart vidalı soğutucudan daha mı iyidir?

Mutlaka değil. Standart bir su soğutmalı vidalı soğutucu birçok genel endüstriyel uygulama için uygundur. Sulu tip, soğutma kapasitesi, uzun çalışma saatleri ve enerji verimliliğinin önemli olduğu durumlarda daha uygundur.
