Değişken Frekanslı Düşen Film Vidalı Chiller

Değişken Yükler için Verimli Soğutma

Noran Değişken Frekanslı Düşen Film Vidalı Soğutucu, verimli ve esnek soğutma için düşen film buharlaştırma teknolojisini değişken frekanslı vidalı sıkıştırmayla birleştirir.

Düşen film evaporatörü, verimli ısı transferini korurken soğutucu akışkan yükünün azaltılmasına yardımcı olur. Değişken frekans kontrolü, soğutma kapasitesini gerçek talebe göre ayarlayarak sistemi değişen soğutma yüklerine ve uzun çalışma saatlerine uygun hale getirir.

Bize Ulaşın

ÖNCEKİ:Su Soğutmalı Vidalı Taşmalı Chiller SONRAKI:Sonraki ürün yok

Açıklama
Ölçüm
Uygulama
Durum İncelemesi
Sık Sorulan Sorular

1. Temel Avantajlar

A. Daha Düşük Soğutucu Akışkan Şarjı

Düşen film evaporatör, soğutucu akışkanı ısı değişim boruları üzerine dağıtarak, geleneksel su basmalı tasarımlarla karşılaştırıldığında soğutucu akışkan envanterini azaltır.

B. Verimli Isı Transferi

İnce bir soğutucu film, ısı değişim yüzeyi üzerinde sürekli olarak buharlaşarak verimli ısı transferini destekler.

C. Değişken Kapasite Kontrolü

Değişken frekanslı vidalı kompresör, kapasiteyi gerçek soğutma yüküne göre otomatik olarak ayarlayarak kısmi yükte çalışma sırasında verimliliği artırır.

D. Güvenilir Endüstriyel Operasyon

Değişen üretim taleplerine sahip, uzun süre çalışan endüstriyel ve merkezi soğutma sistemleri için tasarlanmıştır.

2. Düşen Film ve Taşkın Buharlaşma

Her iki teknoloji de verimli evaporatif soğutma sağlıyor ancak tasarım öncelikleri farklı.

	Düşen Film	Su basmış
Evaporatör Tasarımı	Soğutucu akışkan, ısı değişim tüpleri üzerinde bir film oluşturur	Tüpler sıvı soğutucuya batırılır
Soğutucu Akışkan Şarjı	Daha düşük	Nispeten daha yüksek
Isı Transferi	Verimli	Verimli
Yük Uyarlanabilirliği	Değişken frekans kontrolüyle birleştirildiğinde mükemmel	Stabil yüksek yükte çalışmaya çok uygundur
Tipik Odak	Değişken yükler, verimlilik ve soğutucu akışkan optimizasyonu	Büyük ve kararlı soğutma yükleri

Sık yük değişimi olan ve uzun çalışma saatlerine sahip tesisler için, düşen film buharlaşması ve değişken frekanslı sıkıştırma kombinasyonu özellikle cazip bir çözüm sağlayabilir.

3. Temel Özellikler

Düşen Film Evaporatörü
Değişken Frekanslı Vidalı Kompresör
Yüksek Verimli Isı Eşanjörleri
Elektronik Genleşme Vanası
Akıllı Kapasite Kontrolü
Optimize Edilmiş Soğutucu Akışkan Şarjı
Özelleştirilmiş Endüstriyel Yapılandırma

Modeli	NLSW	310UMD	380JMD	420JMD	460JMD	540JMD	610JMD	700UMD	760UMD	820UMD	1090JMS	1210JMS	13307JMS	16307JMS
Soğutma kapasitesi	KW	308	379	421	456	544	607	693	763	815	1088	1214	1526	1630
	Kcal/h(x10^4)	26.5	32.6	36.2	39.2	46.8	52.2	59.6	65.6	70.1	93.6	104.4	131.2	140
	RT	88	108	120	130	155	173	198	218	233	311	347	436	466
COP enerji verimliliği oranı		6.25	6.36	6.38	6.36	6.45	6.51	6.66	6.66	6.66	6.45	6.51	6.51	6.66
Kompresör	formu	Gelişmiş asimetrik yarı sızdırmaz çift vidalı tip
	Soğutma giriş gücü	49.3	59.5	66.1	71.7	84.3	93.3	104	115	122	168.6	186.6	230	244
	Soğutma çalışma akımı	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9	88.9
	Kapasite kontrolü	0-25%-50%-75%-100%(Başlangıç için %25)
	Kompresör sayısı	1	1	1	1	1	1	1	1	1	2	2	2	2
Kondenser	formu	Verimli dış dişli kabuk ve boru tipi
	Soğutma suyu akış hızı	80	98	110	119	141	158	179	198	211	282	316	396	422
	Su borusu arayüzü	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Su basıncı düşüşü	50	50	55	55	60	60	60	65	65	65	65	70	70
Evaporatör	formu	Verimli düşen film türü
	Soğutucu akış hızı	53	65	72	78	94	104	119	131	140	188	208	262	280
	Su borusu arayüzü	DN125	DN125	DN125	DN150	DN150	DN150	DN150	DN200	DN200	DN200	DN200	DN250	DN250
	Su basıncı düşüşü	50	50	55	55	60	60	60	65	65	65	65	70	70
Kısma modu		Elektronik genleşme valfi
Güvenlik koruma cihazı		Yüksek ve alçak gerilim koruması, buzlanma önleme, aşırı ısınma koruması (çift), emniyet valfi, aşırı yük koruması, düşük faz, ters faz, düşük gerilim, aşırı gerilim, su akışı koruması vb.
Kriyojen		R22
Boyut	Uzunluk (mm)	3200	3600	3600	3600	3700	3700	3700	3700	3700	4420	4500	4800	5090
	Genişlik (mm)	1070	1100	1150	1200	1200	1200	1250	1300	1300	1500	1500	1700	1840
	Yükseklik (mm)	1640	1640	1700	1700	1750	1750	1950	1930	1940	1751	1960	1980	2040
Gürültü değeri	dB(A)	67	67	67	68	69	70	70	71	71	71	71	72	72
Genel kalite	kg	2400	2600	2700	2800	2900	3000	3300	3500	3800	5800	6000	6600	7000
Koşu ağırlığı	kg	2850	3050	3200	3350	3400	3500	3650	3900	4200	6800	7000	7300	7800

Derecelendirme Koşulları:

Soğutulmuş su girişi/çıkışı: 12°C / 7°C; soğutma suyu girişi/çıkışı: 30°C / 35°C; Soğutucu akışkan: R22/ R410/R134a / Pazar gereksinimlerine göre isteğe bağlı soğutucu. Gürültü ölçümleri ana ünitenin 2 m önünde 1,5 m yükseklikte alınmış ve dört noktadan (ön, arka, sol ve sağ) ortalaması hesaplanmıştır. Standart güç kaynağı 380 V, 50 Hz, 3P'dir; diğer gereksinimler özelleştirilebilir.

Nihai özellikler soğutma kapasitesine ve proje çalışma koşullarına göre seçilir.

1. Değişken Soğutma Yükleri için Tasarlanmıştır

Bu soğutucu özellikle aşağıdaki müşteriler için uygundur:

Değişen programlarla birden fazla üretim hattını çalıştırın
Soğutma talebinde önemli farklılıklar yaşayın
Soğutma gruplarını kısmi yük altında uzun süre çalıştırın
Birden fazla üretim alanı için merkezi soğutma gerektirir
Uzun vadeli enerji ve işletme maliyetlerini azaltmaya odaklanın

Soğutma talebi değiştiğinde soğutucu da buna göre ayarlanır.

2. Tipik Uygulamalar

Kimyasal İşleme · İlaç Üretimi · Plastik İşleme · Yiyecek ve İçecek · Elektronik · Otomotiv İmalatı · Merkezi Proses Soğutma · Büyük Üretim Tesisleri

Uygulama:

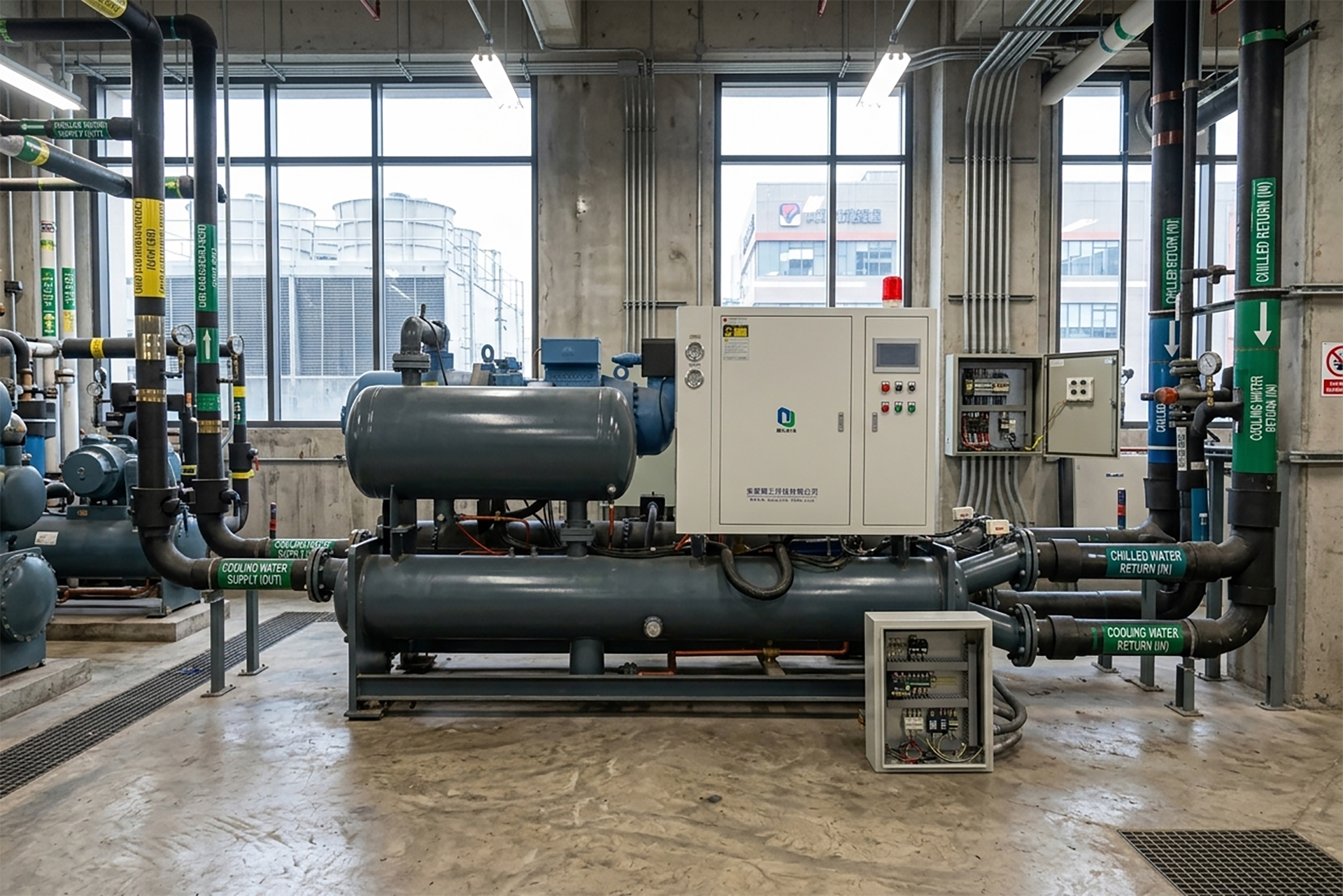

Kimyasal elyaf fabrikası işleme hattı soğutması --- Jiangsu, Çin'de

Soğutma Kapasitesi:233RT

dbzakomk1789007383

1. Düşen film soğutucusu nedir?

Düşen film soğutucu, soğutucu akışkanın ısı değişim tüpleri üzerinde ince bir film oluşturduğu ve ısıyı absorbe etmek için buharlaştığı bir buharlaştırıcı kullanır. Daha düşük soğutucu akışkan şarjı ile verimli ısı transferi sağlayabilir.

2. Neden düşen film buharlaşmasını değişken frekans kontrolüyle birleştirmeliyiz?

Düşen film tasarımı verimli ısı transferi ve soğutucu akışkan optimizasyonuna odaklanırken, değişken frekans kontrolü kompresörün soğutma kapasitesini gerçek yüke göre eşleştirmesine olanak tanır.

3. Düşen film mi yoksa su basmış mı? Hangisi daha iyi?

Her ikisinin de avantajları var. Düşen film özellikle daha düşük soğutucu akışkan şarjı ve esnek kısmi yükte çalışmanın önemli olduğu durumlarda uygundur. Sulu sistemler büyük, sabit soğutma yükleri için mükemmel bir seçim olabilir.
