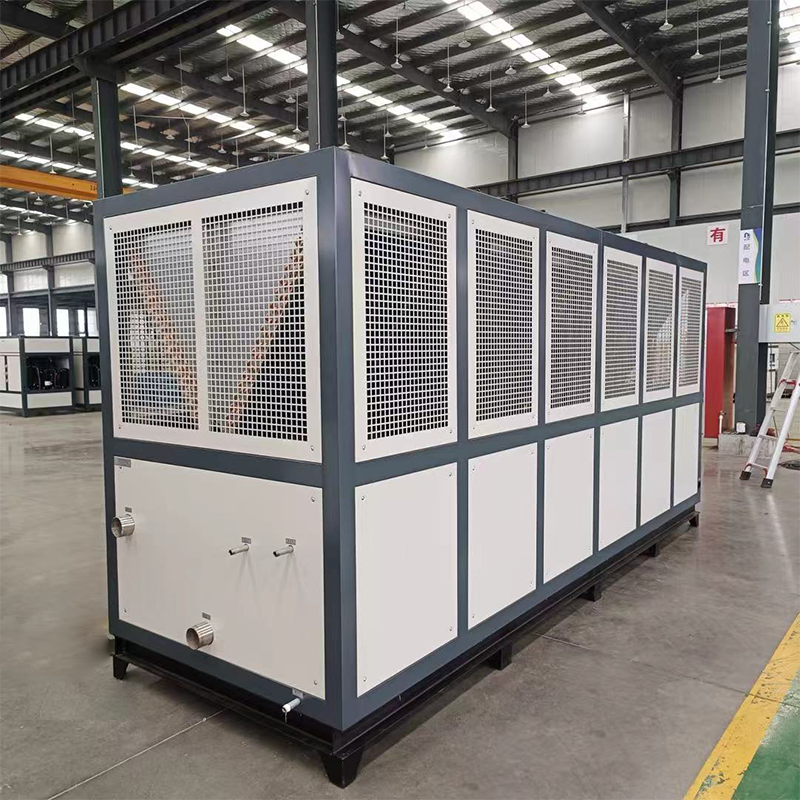

Isıtma ve Soğutma Entegre Chiller

Tek Sistem. Isıtma ve Soğutma. Geniş Sıcaklık Kontrolü.

Noran Isıtma ve Soğutma Entegre soğutucu şunları sağlar: Tek sistemde hem ısıtma hem soğutma, geniş bir sıcaklık kontrol aralığına sahip -85°C ila 350°C.

Ünite, ayar noktasına göre otomatik olarak ısıtma ve soğutma arasında geçiş yapar, bu da onu gerektiren endüstriyel prosesler için uygun hale getirir. hassas ve esnek sıcaklık kontrolü.

Bize Ulaşın

ÖNCEKİ:Patlamaya Dayanıklı Hava Soğutmalı Chiller SONRAKI:Sonraki ürün yok

Açıklama
Ölçüm
Uygulama
Durum İncelemesi
Sık Sorulan Sorular

1. Tek Bir Ünitede Isıtma ve Soğutma

A. Çift Modlu Sıcaklık Kontrolü

Tek bir sistem hem ısıtmayı hem de soğutmayı yöneterek ayrı sıcaklık kontrol ekipmanı ihtiyacını ortadan kaldırır.

B. Geniş Sıcaklık Aralığı

Zorlu endüstriyel uygulamalar için -85°C ila 350°C arası proses sıcaklığı kontrolünü destekler.

C. Otomatik Geçiş

Gerekli sıcaklığa ulaşmak ve bu sıcaklığı korumak için ısıtma ve soğutma arasında otomatik olarak geçiş yapar.

D. Kompakt Entegre Tasarım

Isıtma, soğutma, sirkülasyon ve kontrol fonksiyonları tek bir sistemde entegre edilmiştir.

2. Akıllı Sıcaklık Kontrolü

01 — Sıcaklığı Ayarla
Kontrol sistemi aracılığıyla gerekli proses sıcaklığını girin.

↓

02 — Otomatik Seçim
Sistem ısıtmanın mı yoksa soğutmanın mı gerekli olduğunu belirler.

↓

03 — Sıcaklık Ayarı
Sistem ilgili işlevi otomatik olarak etkinleştirir.

↓

04 — Proses Kontrolü
Sıcaklık gerekli çalışma aralığında tutulur.

3. Temel Özellikler

Parametre	Şartname
Sıcaklık Aralığı	-85°C ila 350°C
Çalışma Modu	Isıtma ve Soğutma
Sıcaklık Kontrolü	Otomatik
Kontrol Sistemi	PLC / RS485 Opsiyonel
Eşanjör	Yüksek Verimli Tasarım
Borular	304 Paslanmaz Çelik
Soğutma Sistemi	Avrupa Markalı Kompresör

Konfigürasyon, proses sıcaklığına ve uygulama gereksinimlerine göre özelleştirilir.

4. Endüstriyel Sıcaklık Kontrolü için Tasarlanmıştır

Aşağıdakiler dahil, hem ısıtma hem de soğutma gerektiren prosesler için idealdir:

Kimya ve Petrokimya
Makine İmalatı
İlaç Üretimi
Elektrokaplama
Elektronik ve Elektrik
Oksidasyon ve Kimyasal Reaksiyon Prosesleri

5. Zorlu Süreçler İçin Geliştirildi

304 Paslanmaz Çelik Borular
Korozyona karşı direnci ve servis ömrünü artırır.

Otomatik Koruma
Çoklu koruma fonksiyonları güvenli çalışmanın sağlanmasına yardımcı olur.

Opsiyonel PLC Kontrolü
Merkezi izlemeyi ve otomatik süreç yönetimini destekler.

Entegre Sirkülasyon Sistemi
Ekipman düzenlemesini ve kurulumunu basitleştirir.

6. Tüm Sıcaklık Döngünüz için Tek Bir Ünite

Gönderen ısıtmadan soğutmaya Noran, geniş aralıkta sıcaklık kontrolü gerektiren endüstriyel prosesler için tek bir entegre çözüm sunar.

Paylaş hedef sıcaklık, ısıtma/soğutma kapasitesi ve proses koşulları.

Sıcaklık Kontrol Çözümü Talep Edin →

Modeli	NLSW	03LR	05LR	10LR	15LR	20LR	30LR	40LR	50LR
Nominal soğutma kapasitesi		8251	13690	27370	43120	57748	85303	110984	132359
Nominal soğutma kapasitesi		9.59	15.91	31.83	50.14	67.14	99.19	129.06	153.91
Güç kaynağı		3N-380V/415V 50HZ60HZ
Soğutucu akışkanlar		R22(134a/404A/407C/410A)
Çıkış sıcaklığı°C		-10~ 300C (H20 Ayarlanabilir)
Kompresör Türü		Kapalı kaydırma veya piston
Kompresör Gücü (KW)		2.25	3.25	3,25x2	5,5x2	7,5x2	7,5x3	7,5x4	11x4
Soğutma suyu	Su akışı(m³/h)	2.06	3.42	6.85	6.85	14.44	21.32	27.74	33.09
	Suya Dayanıklılık (Kpa)	28	34	34	34	38	36	35	42
	Giriş/çıkış borusu çapı	G3/4	G1-1/2	G1-1/2	G2	G2	G2-1/2	G3	G3
Soğutulmuş su	Su akışı(m³/h)	1.65	2.74	4.2	5.74	11.55	17.06	22.19	26.4
	Suya Dayanıklılık (Kpa)	28	34	34	34	38	36	35	42
	Giriş/çıkış borusu çapı	ZG3/4*	ZG1-1/2*	ZG2*	ZG2*	ZG2-1/2*	ZG2-1/2*	ZG3*	ZG3*
Buzlu su pompası	Güç (KW)	0.37	0.55	0.75	1.1	2.2	3	4	4
Buzlu su pompası	Kaldırma (m)	20	20	25	25	25	25	25	25
Isı pompaları	Güç (KW)	0.75	0.75	1.5	1.5	1.5	2.2	3.75	3.75
Isı pompaları	Kaldırma (m)	20	20	25	25	25	25	25	25
Isıtma Kapasitesi (KW)		4	6	12	15	18	24	36	48
Boyut	Uzunluk (mm)	1050	1200	1400	1460	1460	1680	2080	2080
	Genişlik (mm)	600	800	950	800	800	950	1000	1000
	Yükseklik (mm)	1200	1250	1400	1610	1610	1810	1860	1860
Ağırlık (kg)		140	180	320	400	450	700	850	1000

Not:

*Soğutma kapasitesi koşulları aşağıdakilere dayanmaktadır: Soğutulmuş su çıkış sıcaklığı: 7°C, soğutulmuş su dönüş sıcaklığı: 12°C, soğutma suyu giriş sıcaklığı: 32°C, soğutma suyu çıkış sıcaklığı: 37°C

*Sıcak su sıcaklığı 50°C ve altında olduğunda sıcak su pompası kullanılmaz.

1. Plastik İşleme

Enjeksiyon kalıplama, ekstrüzyon ve diğer sıcaklığa duyarlı işlemler için ısıtma ve soğutma kontrolü.

2. Kimyasal İşleme

Reaktörler, karıştırma ve sıcaklığa duyarlı kimyasal işlemler için hassas termal kontrol.

3. Farmasötik ve Biyoteknoloji

Reaktörler, fermantasyon, kristalizasyon ve proses ekipmanları için kararlı ısıtma ve soğutma.

4. Yiyecek ve İçecek

Karıştırma, fermantasyon, işleme ve üretim ekipmanları için güvenilir sıcaklık kontrolü.

5. Elektronik ve Yarı İletken

Proses ekipmanı, test ve sıcaklığa duyarlı uygulamalar için hassas termal yönetim.

6. Laboratory & R&D

Pilot işlemler, testler ve termal deneyler için esnek ısıtma ve soğutma.

Uygulama:

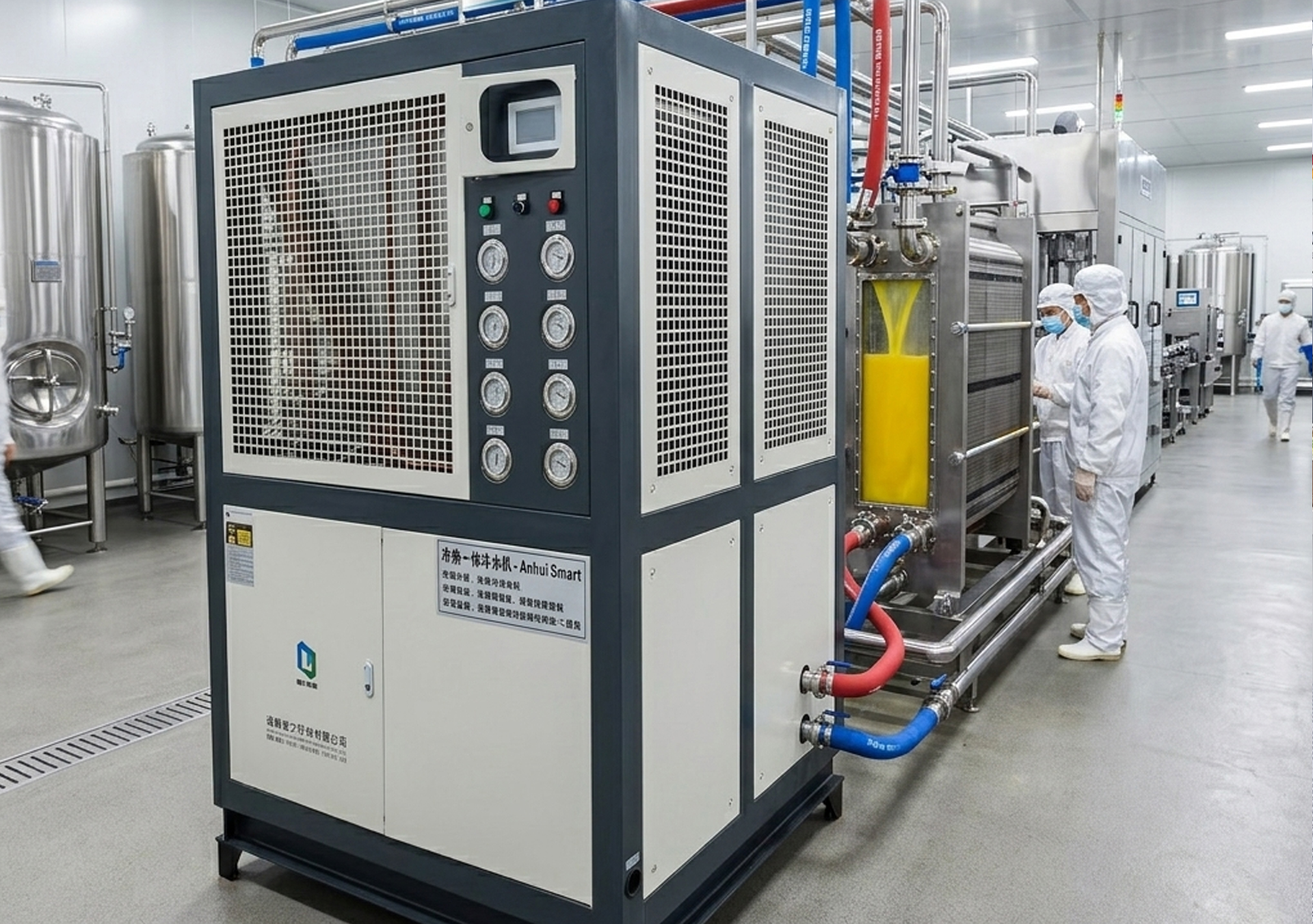

Meyve Suyu Fabrikası -----Sichuan, Çin

Soğutma hedefi:≤ 20°C

Isıtma suyu beslemesi:90–95°C

Soğutulmuş su kaynağı:7–12°C

Proses suyu akışı:15–25 m³/saat

Sıcaklık stabilitesi: ±1°C

vmfqrsoq1788310768

Gerçek sıcaklık, akış hızı ve bekletme süresi, meyve suyu türüne, proses tasarımına ve doğrulanmış gıda güvenliği gerekliliklerine göre belirlenmelidir.

1. Neden Isıtma ve Soğutma Entegre Chiller Kullanmalı?

Isıtma ve soğutmayı tek bir sistemde birleştirerek süreçlerin ayrı ekipman olmadan ısıtılmasına, soğutulmasına ve sıcaklığın korunmasına olanak tanır.

2. Ünite Isıtma ve Soğutma Arasında Nasıl Geçiş Yapar?

Akıllı kontrol sistemi, proses sıcaklığına ve ayar noktasına göre ısıtma ve soğutma modları arasında otomatik olarak geçiş yapar.

3. Isıtmadan Soğutmaya Hızlı Geçiş Yapabilir mi?

Evet. Sistem, hızlı termal anahtarlama için tasarlanmış olup, işlem döngü süresinin azaltılmasına ve sabit çalışma sıcaklıklarının korunmasına yardımcı olur.

4. Isıtma ve Soğutma Bağımsız Çalışabilir mi?

Evet. Isıtma ve soğutma fonksiyonları proses gereksinimlerine göre kontrol edilebildiğinden, farklı çalışma aşamaları için esnek sıcaklık yönetimi sağlanır.
