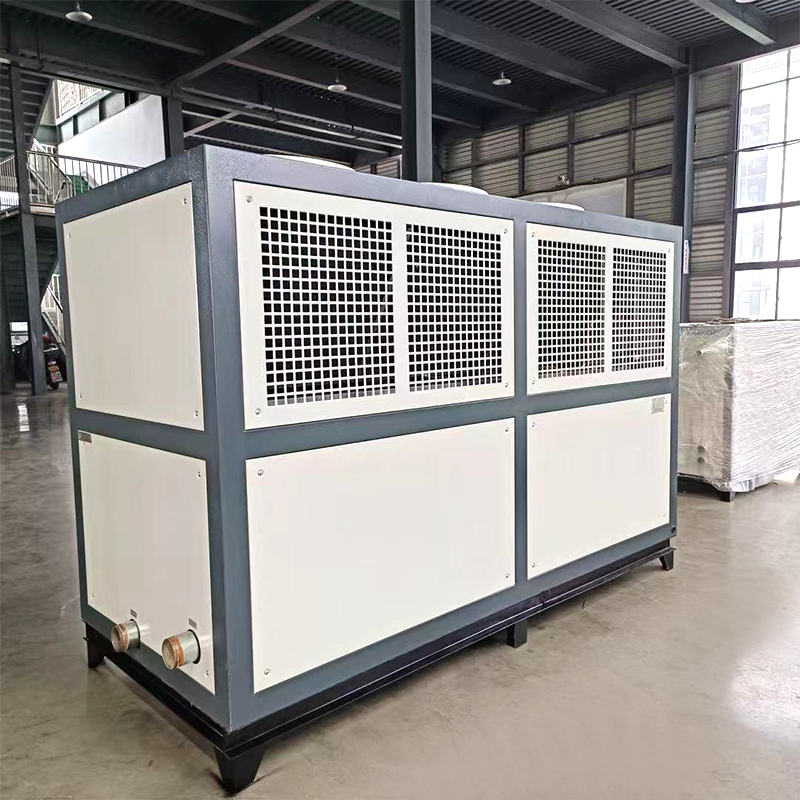

Hava Soğutmalı Yağ Chiller

Güvenilir İşleme için Kararlı Yağ Sıcaklığı

Noran Hava Soğutmalı Yağ Soğutucular, soğutma yağındaki ısıyı sürekli olarak uzaklaştırır ve 5°C ila 40°C arasında sabit bir yağ sıcaklığı sağlar. Yağ sıcaklığını kontrol ederek termal dalgalanmaların azaltılmasına, ekipmanın korunmasına, servis ömrünün uzatılmasına ve işleme verimliliğinin korunmasına yardımcı olurlar.

Temel Faydalar

5°C–40°C sıcaklık kontrolü
Sürekli ısı giderme
Kararlı ekipman çalışması
Kompakt hava soğutmalı tasarım
Harici soğutma kulesi gerekmez
Ekipman servis ömrünün uzatılmasına yardımcı olur

Bize Ulaşın

ÖNCEKİ:Önceki ürün bulunmamaktadır SONRAKI:Sonraki ürün yok

Açıklama
Ölçüm
Uygulama
Durum İncelemesi
Sık Sorulan Sorular

1.Soğutma İşlemi

Sürekli Yağ Soğutma

İşleme sırasında oluşan sıcak yağ, aşırı ısının uzaklaştırıldığı yağ soğutucusunda dolaştırılır. Soğutulan yağ daha sonra sürekli sıcaklık kontrolü için ekipmana geri gönderilir.

Kızgın Yağ Girişi
↓
Isı Giderme
↓
Sıcaklık Kontrolü
↓
Soğutulmuş Yağ Çıkışı

Bu sürekli döngü, sabit ekipman sıcaklığının ve çalışma performansının korunmasına yardımcı olur.

2.Neden Noran Yağ Soğutucular?

Hassas Sıcaklık Kontrolü

Termal dalgalanmaları azaltmak için soğutma yağını gerekli sıcaklıkta tutar.

Verimli Isı Giderimi

İşleme, hidrolik ve yağlama sistemleri tarafından üretilen ısıyı sürekli olarak ortadan kaldırır.

Kompakt Hava Soğutmalı Tasarım

Harici bir soğutma kulesi veya soğutma suyu sistemi olmadan ısı dağıtımı için ortam havasını kullanır.

Ekipman Koruması

Sabit yağ sıcaklığı, ısıya bağlı aşınmanın azaltılmasına yardımcı olur ve ekipmanın daha uzun servis ömrünü destekler.

Güvenilir Performans

Sürekli işleme ve endüstriyel operasyon için tutarlı soğutma sağlar.

Modeli	NLSF	01 LY	02 LY	03 LY	05 LY	08LY	10LY	12.yıl	15LY	20LY	25LY	30 LY	40LY
Soğutma Kapasitesi	10³KCal	2.4	4.7	7.6	12	19	25.8	29.3	38.7	51.6	59.2	77.4	103.2
	kW	2.75	5.5	8.85	14	22.1	30	34.4	45	60	68.8	90	120
Kompresör	Güç kW	0.9	1.77	2.4	4.3	7.6	7.9	8.9	12.5	15.7	17.9	25	31.4
	miktar	1	1	1	1	1	2	1	3	2	2	2	4
Tüm makine gücü	kW	1.36	2.54	3.4	5.13	7.75	10.59	12.41	15.88	22.24	26.24	31.89	45.01

Evaporatör	formu	Su deposu plaka borusu, paslanmaz çelik plaka
	Su akışı	0.5	1	1.4	2.25	4	5	6	8.5	11.2	13	18	22

	Arayüz boyutu	DN15	DN25	DN25	DN25	DN40	DN40	DN50	DN50	DN50	DN50	DN65	DN65

Kondenser	formu	Alüminyum kanatlarla kaplı yüksek verimli kırmızı bakır borular, dış rotorun düşük gürültülü fanı
	Soğutma havası miktarı(m³/h)	1450	2900	3400	5800	9600	13000	17000	21000	26000	31500	34880	48800

Fan gücü(kW)		0.08	0.16	0.18	0.32	0.5	0.9	1.2	1.56	1.8	2.34	2.4	3.2

Yağ sirkülasyon pompası	Güç kW	0.37	0.37	0.55	0.55	0.75	0.75	1.1	1.5	2.2	2.2	3	4
	Kaldırma(m)	22	28	28	28	28	28	28	28	28	28	28	28

Yağ deposu hacmi	L	30	40	60	100	150	200	320	330	400	500	500	600

Boyut	Uzunluk (mm)	700	800	1050	1200	1300	1450	1650	1950	2400	2600	2900	3200
	Genişlik (mm)	550	660	620	660	860	920	920	950	1100	1120	1120	1200
	Yükseklik (mm)	990	1300	1300	1300	1300	1760	1800	1860	2000	2000	2000	2100
Ağırlık(kg)		80	120	160	200	320	450	660	750	1000	1200	1400	1700
Güvenlik koruma cihazı	Ters faz alarmı eksikliği, Yüksek ve alçak gerilim koruması, Aşırı yük akımı koruması, Su sıkıntısı alarmı, Antifriz koruması, Gecikme koruması vb.

Soğutma koşulları	Soğuk yağ girişi 12 °C, soğuk yağ ihracatı; Ortam sıcaklığı ≤ 35 OC

Kriyojen	R22 veya (diğer soğutucu akışkanlar: R407C, R410A, R404A, R134a)

Güç kaynağı/Voltaj	380V/3PH/50HZ (diğer voltajlar: 460V/3PH/60HZ, 220V/3PH/60HZ)

Not:

*Soğutma kapasitesi koşulları aşağıdakilere dayanmaktadır: Soğutulmuş yağ çıkış sıcaklığı: 7°C, soğutulmuş yağ dönüş sıcaklığı: 12°C.

*Güvenli sıcaklık aralığı 5~40°C'dir.

*Özel talep karşılanabilir.

Uygulama:

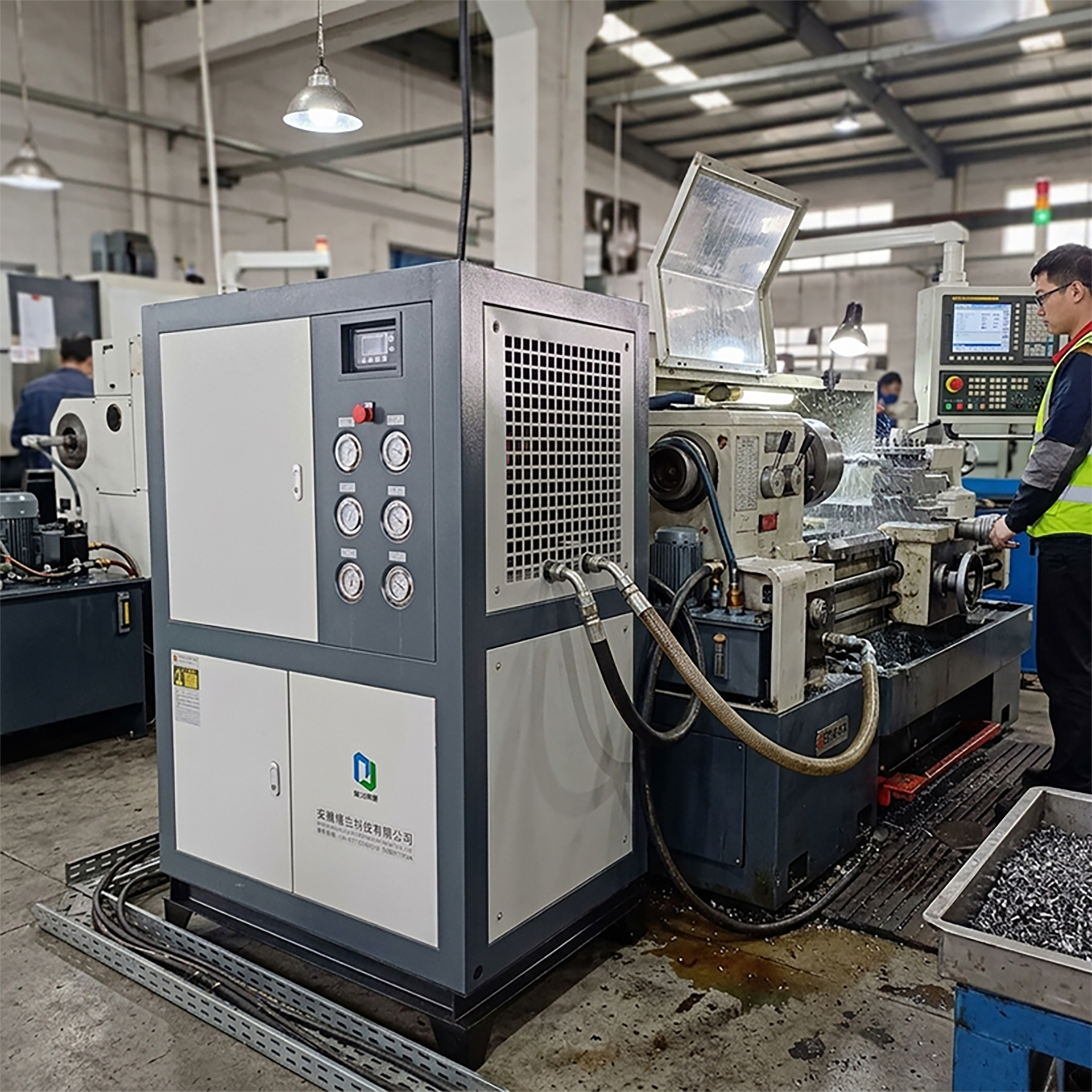

İşleme Üretim Tesisi -----Chongqing,Çin

Soğutma hedefi: 25±2°C

Proses yağı akışı: 50~60 L/dak

Sonuç: CNC torna milinin ve dolaşan kesme sıvısının etkili bir şekilde soğutulmasını sağlar.

uzqslhqx1789001729

Gerçek sıcaklık, akış hızı ve bekletme süresi, meyve suyu türüne, proses tasarımına ve doğrulanmış gıda güvenliği gerekliliklerine göre belirlenmelidir.

Noran Hava Soğutmalı Yağ Soğutucular, güvenilir çalışma ve termal kontrol için sabit yağ sıcaklığının gerekli olduğu ekipmanlar için uygundur.

1. CNC İşleme Merkezleri

Stabil ekipman çalışmasını ve işleme performansını desteklemek için sürekli işleme sırasında oluşan ısıyı kontrol eder.

2. CNC Torna Tezgahları ve Freze Makineleri

Kesme ve yağlama sistemlerinden ısıyı uzaklaştırarak tutarlı çalışma koşullarının korunmasına yardımcı olur.

3. Taşlama Makineleri

Yüksek hızlı taşlama işlemleri sırasında oluşan ısının kontrol edilmesine yardımcı olmak için stabil yağ soğutması sağlar.

4. Hidrolik Presler ve Hidrolik İstasyonlar

Aşırı ısınmayı azaltmak ve güvenilir hidrolik performansı sürdürmek için hidrolik yağı sıcaklığını kontrol eder.

5. Kesim Merkezleri

Zorlu işleme süreçleri sırasında kesme sistemlerinden sürekli ısı uzaklaştırılmasını destekler.

6. Gravür Makineleri

Uzun süreli hassas işleme sırasında sabit yağ sıcaklığının korunmasına yardımcı olur.

7. Mekanik Yağlama Sistemleri

Dengeli yağlamayı desteklemek ve ısıya bağlı aşınmayı azaltmak için yağlama yağı sıcaklığını kontrol eder.

1. Yağ soğutucu hangi sıcaklık aralığını kontrol edebilir?

Yağ soğutucu, çalışma koşullarına bağlı olarak soğutma yağı sıcaklığını 5°C ila 50°C arasında kontrol edebilir.

2. Yağ soğutucuyu hangi ekipman kullanabilir?

CNC işleme merkezleri, torna tezgahları, freze makineleri, taşlama makineleri, hidrolik presler, gravür makineleri, hidrolik istasyonlar ve yağlama sistemleri için uygundur.

3. Yağ sıcaklığı kontrolü neden önemlidir?

Sabit yağ sıcaklığı aşırı ısınmayı ve termal dalgalanmaları azaltmaya yardımcı olarak ekipman performansını, işleme stabilitesini ve servis ömrünü destekler.
